Model it. Analyse it. Design every member.Modélisez. Analysez. Dimensionnez chaque barre.مدل کنید. تحلیل کنید. هر عضو را طراحی کنید.

Continuous beams, 2D frames and trusses, multi-storey 3D buildings and any cross-section — solved by a finite-element engine in seconds, with diagrams, deflections and drifts you can explore. Then send each member, with its forces, to the design calculators. Poutres continues, portiques et treillis plans, bâtiments 3D à plusieurs niveaux et sections quelconques — résolus en quelques secondes par un moteur aux éléments finis, avec diagrammes, flèches et déplacements à explorer. Puis envoyez chaque barre, avec ses efforts, vers les calculateurs de dimensionnement. تیرهای پیوسته، قاب و خرپای دوبعدی، ساختمان‌های سه‌بعدی چندطبقه و هر نوع مقطع — در چند ثانیه با موتور اجزای محدود حل می‌شوند و نمودارها، خیزها و جابه‌جایی‌های طبقات را می‌توانید بررسی کنید. سپس هر عضو را همراه با نیروهایش به محاسبه‌گرهای طراحی بفرستید.

Model a 3D buildingModéliser un bâtiment 3Dمدل‌سازی ساختمان سه‌بعدی Draw a 2D frameDessiner un portique 2Dرسم قاب دوبعدی

4modelling toolsoutils de modélisationابزار مدل‌سازی

2D + 3D2D + 3Dدوبعدی و سه‌بعدیfinite-element analysisanalyse aux éléments finisتحلیل اجزای محدود

1 click1 clicیک کلیکfrom member to designde la barre au dimensionnementاز عضو تا طراحی

deformationdéforméeتغییرشکل

Bending moment |M|Moment fléchissant |M|لنگر خمشی

0157 kN·m

wind along Xvent selon Xباد در راستای محور طولی

Drag to orbit · scroll to zoomGlisser pour tourner · molette pour zoomerکشیدن برای چرخش · چرخ موس برای بزرگ‌نمایی

5-storey steel frame, 3 × 2 bays, 145 membersOssature acier de 5 niveaux, 3 × 2 travées, 145 barresقاب فولادی پنج‌طبقه، سه در دو دهانه، ۱۴۵ عضو CombinationCombinaisonترکیب بار 1.35G + 1.05Q + 1.5W max. displacementdéplacement max.بیشینه‌ی جابه‌جایی 21.2 mm

The toolsLes outilsابزارها

Four ways to model a structureQuatre façons de modéliser une structureچهار راه برای مدل‌سازی سازه

From a single continuous beam to a complete building frame — every model runs in your browser, is solved on the server in seconds and can be shared by link. D'une simple poutre continue à l'ossature complète d'un bâtiment — chaque modèle s'utilise dans le navigateur, est résolu sur le serveur en quelques secondes et se partage par lien. از یک تیر پیوسته‌ی ساده تا قاب کامل یک ساختمان — هر مدل در مرورگر ساخته می‌شود، در چند ثانیه روی سرور حل می‌شود و با یک پیوند قابل اشتراک است.

Beam analysisAnalyse de poutreتحلیل تیر

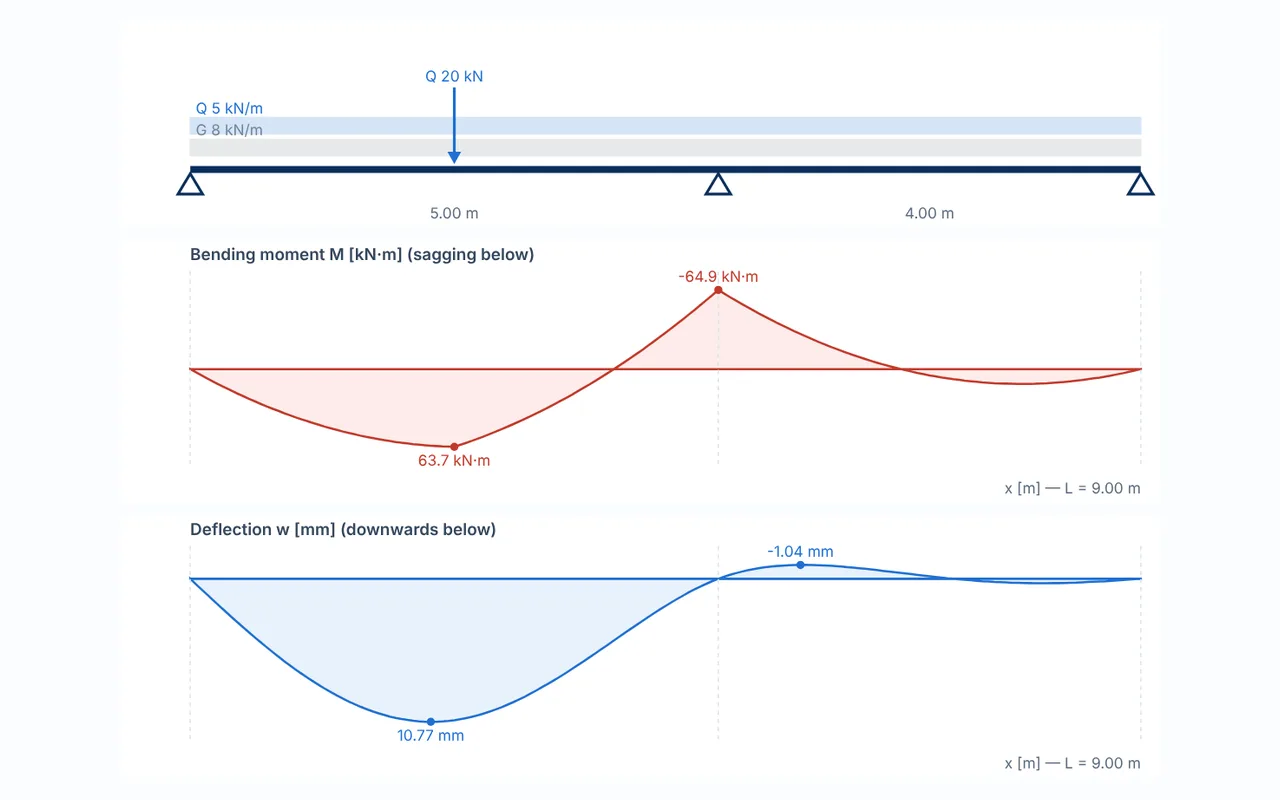

Continuous beams, solved in a secondPoutres continues, résolues en une secondeتیرهای پیوسته، حل‌شده در یک ثانیه

Any number of spans and supports, any combination of loads — with every diagram you need to check the beam.Nombre quelconque de travées et d'appuis, toute combinaison de charges — avec tous les diagrammes utiles pour vérifier la poutre.هر تعداد دهانه و تکیه‌گاه و هر ترکیبی از بارها — همراه با همه‌ی نمودارهایی که برای کنترل تیر لازم دارید.

Pinned, fixed or free supports at every endAppuis simples, encastrements ou extrémités libresتکیه‌گاه مفصلی، گیردار یا انتهای آزاد
Uniform, trapezoidal and point loads and moments, G and QCharges uniformes, trapézoïdales, ponctuelles et moments, G et Qبار یکنواخت، ذوزنقه‌ای، متمرکز و لنگر، به تفکیک بار مرده و زنده
Reactions, shear, moment, rotation and deflection diagramsRéactions, diagrammes d'effort tranchant, de moment, de rotation et de flècheعکس‌العمل‌ها و نمودار برش، لنگر، دوران و خیز
ULS and SLS combinations, steel profiles or any EICombinaisons ELU et ELS, profilés acier ou EI quelconqueترکیب‌های حالت حدی نهایی و بهره‌برداری، نیمرخ فولادی یا سختی دلخواه

Open the toolOuvrir l'outilباز کردن ابزار

2D frames & trussesPortiques et treillis 2Dقاب و خرپای دوبعدی

Draw a frame, see it workDessinez un portique, voyez-le travaillerقاب را رسم کنید و رفتارش را ببینید

A drawing board for plane frames and trusses: click to place nodes and members, add supports and loads, press Analyse.Une planche à dessin pour les portiques et treillis plans : cliquez pour placer nœuds et barres, ajoutez appuis et charges, lancez le calcul.صفحه‌ی رسمی برای قاب‌ها و خرپاهای دوبعدی: با کلیک گره و عضو بگذارید، تکیه‌گاه و بار اضافه کنید و تحلیل را اجرا کنید.

Templates: portal and pitched frames, two-bay frames, Pratt and Warren trussesModèles : portiques droits et à versants, portiques à deux travées, treillis Pratt et Warrenالگوهای آماده: قاب ساده و شیب‌دار، قاب دودهانه، خرپای پرت و وارن
Axial force, shear and bending moment diagrams, deflected shapeDiagrammes N, V, M et déforméeنمودار نیروی محوری، برش و لنگر و شکل تغییرشکل‌یافته
Load cases and combinations, reactions and equilibrium checkCas de charge et combinaisons, réactions et contrôle d'équilibreحالت‌ها و ترکیب‌های بار، عکس‌العمل‌ها و کنترل تعادل
680+ sections: IPE, HEA/HEB/HEM, IPN, UPN/UPE, angles, SHS/RHS/CHS, US W, Australian UB/UC, welded I and box, concrete and timberPlus de 680 sections : IPE, HEA/HEB/HEM, IPN, UPN/UPE, cornières, tubes carrés, rectangulaires et ronds, W américains, UB/UC australiens, PRS et caissons soudés, béton et boisبیش از ۶۸۰ مقطع: نیمرخ‌های اروپایی، ناودانی، نبشی، قوطی و لوله، نیمرخ‌های آمریکایی و استرالیایی، تیرورق و قوطی جوشی، بتن و چوب
Send any member to the beam or column calculatorEnvoyez chaque barre vers le calculateur de poutres ou de poteauxارسال هر عضو به محاسبه‌گر تیر یا ستون

Open the toolOuvrir l'outilباز کردن ابزار

3D buildingsBâtiments 3Dساختمان سه‌بعدی betabêtaآزمایشی

A whole building frame in 3DToute l'ossature d'un bâtiment en 3Dقاب کامل یک ساختمان به صورت سه‌بعدی

Generate a multi-storey frame from grid lines and storey heights, then load it with floors, façades, wind and earthquake.Générez une ossature à plusieurs niveaux à partir des files et des hauteurs d'étage, puis chargez-la : planchers, façades, vent et séisme.قاب چندطبقه را از روی محورها و ارتفاع طبقات بسازید و سپس بار کف، نما، باد و زلزله را اعمال کنید.

680+ sections: IPE, HEA/HEB/HEM, IPN, UPN/UPE, angles, SHS/RHS/CHS, US W, Australian UB/UC, welded I and box, concrete and timberPlus de 680 sections : IPE, HEA/HEB/HEM, IPN, UPN/UPE, cornières, tubes carrés, rectangulaires et ronds, W américains, UB/UC australiens, PRS et caissons soudés, béton et boisبیش از ۶۸۰ مقطع: نیمرخ‌های اروپایی، ناودانی، نبشی، قوطی و لوله، نیمرخ‌های آمریکایی و استرالیایی، تیرورق و قوطی جوشی، بتن و چوب
Steel, concrete and timber members, bracing and supportsBarres en acier, béton et bois, contreventements et appuisاعضای فولادی، بتنی و چوبی، مهاربندها و تکیه‌گاه‌ها
Floor, wind and seismic loads with automatic combinationsCharges de plancher, vent et séisme avec combinaisons automatiquesبار کف، باد و زلزله با ترکیب بارهای خودکار
Envelopes, reactions and storey drifts in an interactive 3D viewEnveloppes, réactions et déplacements entre étages en vue 3D interactiveپوش نیروها، عکس‌العمل‌ها و جابه‌جایی نسبی طبقات در نمای سه‌بعدی تعاملی
Click any member to see its forces and design itCliquez sur une barre pour voir ses efforts et la dimensionnerبا کلیک روی هر عضو نیروهایش را ببینید و آن را طراحی کنید

Open the toolOuvrir l'outilباز کردن ابزار

Section propertiesCaractéristiques de sectionمشخصات مقطع

Every property of any cross-sectionToutes les caractéristiques de n'importe quelle sectionهمه‌ی مشخصات هر نوع مقطع

Standard shapes, built-up sections, plates and polygons with holes — the section is drawn to scale as you type.Profils standards, sections reconstituées soudées, plats et polygones avec évidements — la section est dessinée à l'échelle pendant la saisie.مقاطع استاندارد، مقاطع ساخته‌شده از ورق، ورق‌ها و چندضلعی‌های دارای حفره — مقطع هم‌زمان با ورود داده‌ها با مقیاس رسم می‌شود.

Area, centroid, second moments and principal axesAire, centre de gravité, inerties et axes principauxمساحت، مرکز سطح، ممان‌های اینرسی و محورهای اصلی
Elastic and plastic moduli, plastic neutral axisModules élastiques et plastiques, axe neutre plastiqueاساس مقطع کشسان و خمیری، محور خنثای خمیری
Torsion and warping constants, shear centreConstantes de torsion et de gauchissement, centre de cisaillementثابت پیچش و تاب‌خوردگی، مرکز برش
Send any section straight to the 2D and 3D modelsEnvoyez n'importe quelle section vers les modèles 2D et 3Dارسال هر مقطع به مدل‌های دوبعدی و سه‌بعدی
Cross-section class for the chosen steel gradeClasse de section pour la nuance d'acier choisieرده‌ی مقطع برای رده‌ی فولاد انتخاب‌شده

Open the toolOuvrir l'outilباز کردن ابزار

From model to designDu modèle au dimensionnementاز مدل تا طراحی

Member forces flow straight into the design calculatorsLes efforts des barres alimentent directement les calculateursنیروهای اعضا مستقیم به محاسبه‌گرهای طراحی می‌روند

No retyping of lengths, sections and loads: each member of a 2D frame or 3D building has design links that open the calculator already filled in.Plus besoin de ressaisir longueurs, sections et charges : chaque barre d'un portique 2D ou d'un bâtiment 3D possède des liens qui ouvrent le calculateur déjà rempli.دیگر لازم نیست طول، مقطع و بارها را دوباره وارد کنید: هر عضو قاب دوبعدی یا ساختمان سه‌بعدی پیوندهایی دارد که محاسبه‌گر را با داده‌های پرشده باز می‌کنند.

ModelModèleمدلgeometry, sections, materials, loadsgéométrie, sections, matériaux, chargesهندسه، مقاطع، مصالح و بارها

Member forcesEfforts dans les barresنیروهای اعضاaxial force, shear and moments at both ends, for each load caseeffort normal, tranchant et moments aux deux extrémités, par cas de chargeنیروی محوری، برش و لنگر دو انتها برای هر حالت بار

Design check and calculation noteVérification et note de calculکنترل طراحی و یادداشت محاسباتresistance, stability, deflection — clause by clauserésistance, stabilité, flèche — article par articleمقاومت، پایداری و خیز — بند به بند

Opened pre-filled from the modelOuverts pré-remplis depuis le modèleباز شدن با داده‌های پرشده از مدل

Beams and columns in steel, reinforced concrete or timber, to the Eurocodes.Poutres et poteaux en acier, béton armé ou bois, selon les Eurocodes.تیرها و ستون‌های فولادی، بتن‌آرمه یا چوبی، طبق یوروکدها.

Steel beamPoutre acierتیر فولادی RC beamPoutre en béton arméتیر بتن‌آرمه Timber beamPoutre boisتیر چوبی ColumnsPoteauxستون‌ها

For the US, Canadian, Australian and Iranian calculators, enter the member forces read from the model (N, V, M at the critical sections).Pour les calculateurs américains, canadiens, australiens et iraniens, saisissez les efforts lus dans le modèle (N, V, M aux sections critiques).در محاسبه‌گرهای آمریکا، کانادا، استرالیا و ایران، نیروهای خوانده‌شده از مدل را در مقاطع بحرانی وارد کنید.

Linear, first-order analysisAnalyse linéaire au premier ordreتحلیل خطی مرتبه‌ی اولElastic materials and small displacements. Second-order (P-Δ) effects, cracking and plasticity are not modelled — check them in the design calculators or separately.Matériaux élastiques et petits déplacements. Les effets du second ordre (P-Δ), la fissuration et la plasticité ne sont pas modélisés — vérifiez-les dans les calculateurs ou séparément.مصالح کشسان و تغییرشکل‌های کوچک. اثرات مرتبه‌ی دوم، ترک‌خوردگی و رفتار خمیری مدل نمی‌شوند — آن‌ها را در محاسبه‌گرهای طراحی یا جداگانه کنترل کنید.

Educational betaBêta pédagogiqueنسخه‌ی آزمایشی آموزشیThe modelling tools are in public beta and open for community verification — flag anything that looks wrong.Les outils de modélisation sont en bêta publique et ouverts à la vérification par la communauté — signalez tout résultat douteux.ابزارهای مدل‌سازی در نسخه‌ی آزمایشی عمومی‌اند و برای صحت‌سنجی همگانی باز هستند — هر نتیجه‌ی مشکوک را گزارش کنید.

Verify with a qualified engineerÀ vérifier par un ingénieur qualifiéکنترل توسط مهندس واجد صلاحیتResults support learning and preliminary design; they must be checked by a qualified engineer before any use on a real project.Les résultats servent à l'apprentissage et au prédimensionnement ; ils doivent être vérifiés par un ingénieur qualifié avant tout usage sur un projet réel.نتایج برای آموزش و طراحی مقدماتی است و پیش از هر استفاده در پروژه‌ی واقعی باید توسط مهندس واجد صلاحیت کنترل شود.
